斜めCT
- X線検査装置
-
1.「斜めCT X線検査装置」について
斜めCT
X線検査装置は斜め方向からX線を照射し、対象物の接触面や内部構造の画像を得る装置です。

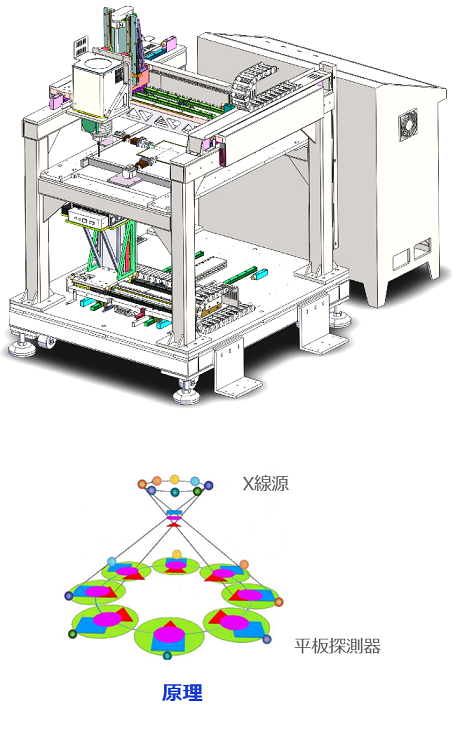

360°円運動により投影画像を収集し、スキャンと3D再構成解析により検査対象物の完全なデータを迅速に取得します。必要に応じて、欠陥検出に必要な任意のXY断層画像を取得できます。
2.WTS-DG130の特徴
・X線装置の完全3D自動検出
・スライス層数を自由に選択可能部品とはんだボールのサイズに基づいた柔軟な解像度設定
・要件に応じて検査時間と画像の鮮明度を
柔軟に調整可能
・完全な3D再構成機能
・高速エッジスキャンおよび再構成技術
130ｋV高X線エネルギー対応で49.8μm高精度CMOS平板探測器を用い画質の向上を図っています。３D画像取得速度は最速で４秒未満で分解能は６μmとなります。
